利用超声波检测镀锌角钢裂纹的原理及特点

发布日期：2019-03-07 作者：点击：

　　输电线路铁塔中 湖南镀锌角钢需开角、合角、制弯等加工工艺，在生产进程中，因为加工不妥，角钢发作裂纹，按标准规定用超声波对其检测。在选用直探头检测时，直探头声束检测方向单一，容易构成漏检；在选用斜探头对角钢边缘检测时，超声波发作端角反射现象，如存在裂纹很难对其断定。怎么对角钢裂纹有用检测和断定，保证产品质量有着重要意义。

　　在钢结构工程中，裂纹属于危害性缺陷，其具有扩展性，裂纹长度不管巨细均需处理。裂纹按方位分为外表裂纹和内部裂纹，外表裂纹选用磁粉检测，内部裂纹选用超声波检测。怎样对裂纹进行有用检测。还需详细结构，详细对待。

　　1.首要剖析角钢结构形状及受力状况

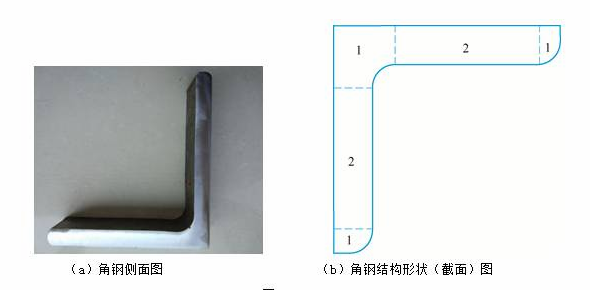

　　（1）通过图1角钢结构形状图及图2角钢加工图剖析可知：角钢结构形状1处，用超声波检测时构成端角反射，很难断定是否存在裂纹现象。角钢结构形状2处，形状比较规矩，用超声波检测时很容易对裂纹进行检测断定。

湖南镀锌角钢

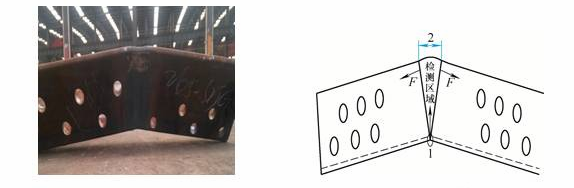

　　（2）通过图3角钢受力剖析图可知：角钢在加工进程中1、2处受力最大，呈现裂纹可能性最大。应做重点检测断定。

湖南镀锌角钢

　　合理的检测办法是检出裂纹的基础，故需充沛了解超声波检测的原理及长处和局限。

　　2.超声波检测

　　（1）原理

　　声源发作超声波，选用一定的方法使超声波进入工件。超声波在工件中传达并与工件材料以及其间的缺陷相互作用，使其传达方向或特征被改变。改变后的超声波通过检测设备被接纳，并可对其进行处理和剖析。依据接纳的超声波的特征，评价工件本身及其内部是否存在缺陷及缺陷的特征。

　　（2）超声检测的长处

　　适用于金属、非金属和复核材料等多种制件的无损检测。穿透能力强，可对较大厚度范围内的工件内部缺陷进行检测。缺陷定位较准确。对面积型缺陷的检出率较高。灵敏度高，可检测工件内部尺度很小的缺陷。

湖南镀锌角钢

　　（3）超声检测的局限性

　　对工件中的缺陷进行准确的定性、定量仍需作深入研究。对具有复杂形状或不规矩外形的工件进行超声检测有困难。缺陷的方位、取向和形状对检测结果有一定影响。故斜探头声波入射到工件内部，当声波遇到缺陷时声波反射到检测仪器，通过仪器对缺陷进行定位，声波与缺陷最大面积笔直时，反射波幅最大，反之声波与缺陷最大面积平行时，反射波幅最小，这样很容易构成漏检。
